リバースエンジニアリング

天然素材を忠実に3Dデザインデジタルデーターで再現します

従来、天然素材である石や木目のように、構造が不連続でランダムな模様を図面化して、自動加工することは困難でした。

弊社のリバースエンジニアリングシステムでは、天然石・木目・和紙の模様など、非常に微細な模様を高精度に3次元測定(デジタイジング)した後、各種データ編集することで工業製品に活用できるレベルに高め、建材のプレス型や模様エンボスロール、デザインモデルの全自動加工を可能にしました。

すべてをデジタルデータで完結できることで、型やロールのデザイン修正管理による完全なリピート製作、CGによる塗装検証、カタログデータ作成、意匠登録データ、成形品と元データの対比による検証など幅広くデジタル化の恩恵を受けることが可能となりました。

(1) デジタイジング

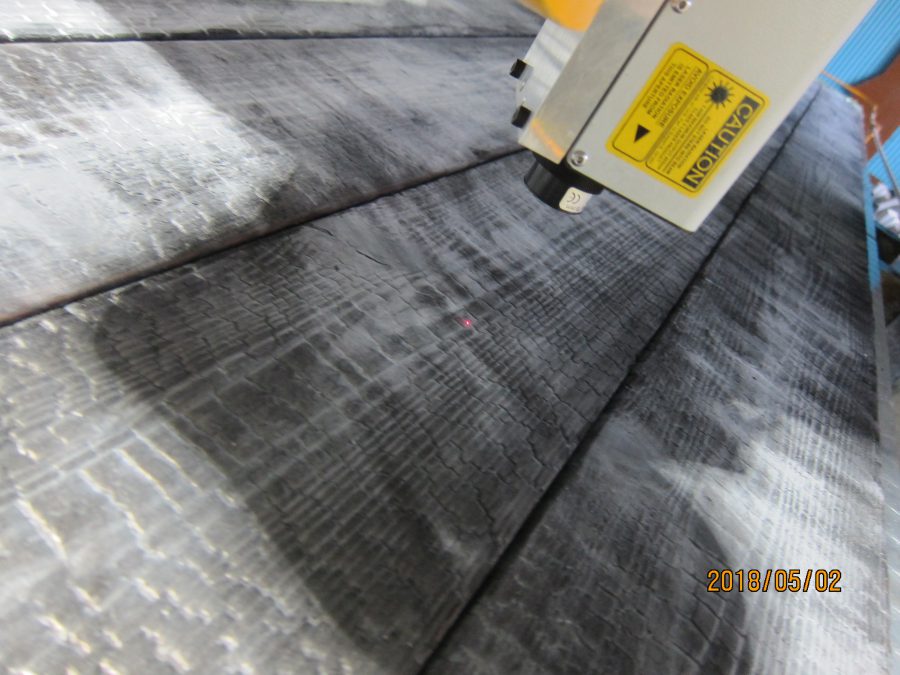

天然木目の模様の形状を忠実に測定するには、100mm*100mmのエリアで約25万～５０万ポイントの座標を抽出します。

(２) デザイン制作

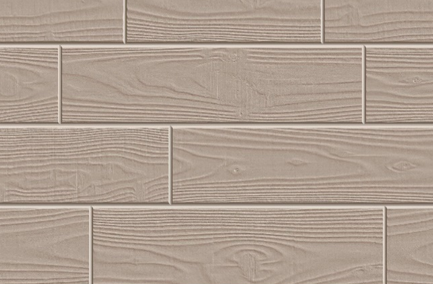

データ化されたテクスチャーを指定のレイアウトに基づいてデザインを製作します。ご希望のデータ編集が可能ですので、ご要望をお聞かせください

(３) CG検証

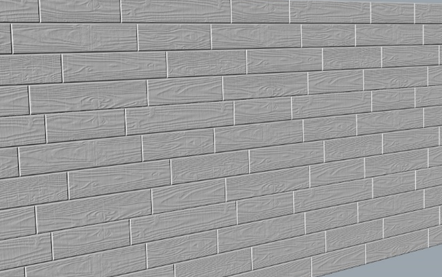

完成したデザインはCG検証を行います。現物確認が必要な場合はKWでの切削モデル製作も可能です。

(４) NCデータに変換

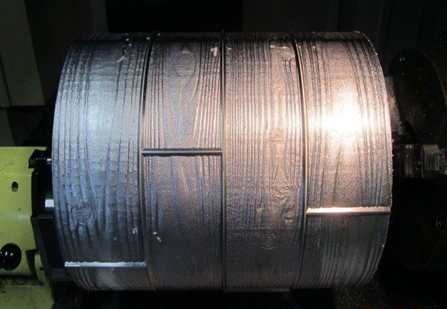

ご承認データをプレス型・エンボスロール加工用のNCデータに変換します。 NCデータを工作機械に転送し直彫り加工します。
