エンボスロールに合わせたエンボス成形装置の設計製作も行います。
ご要望・ご予算に合わせて製作しますのでご相談ください。

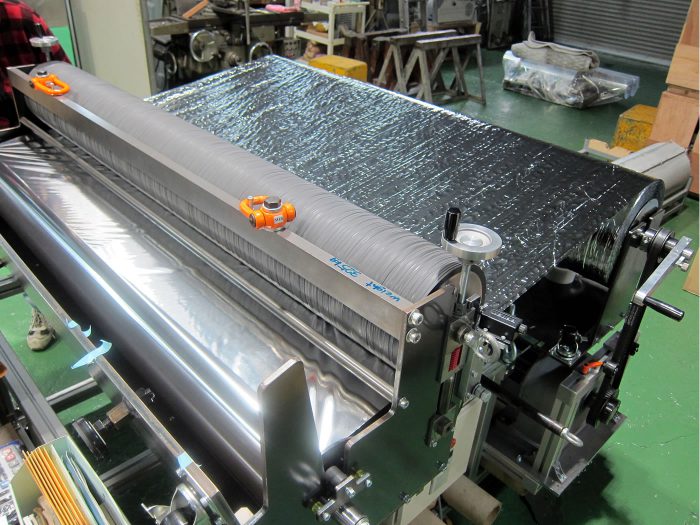

量産対応メタルロール
 |
 |
ロール材質 ＳＣＭ４４０ 軟窒化処理
ロール径φ１２０ｍｍ
面長 ３５０ｍｍ
駆動モーター ２．２ＫＷインバーターモーター
マニュアル駆動併用

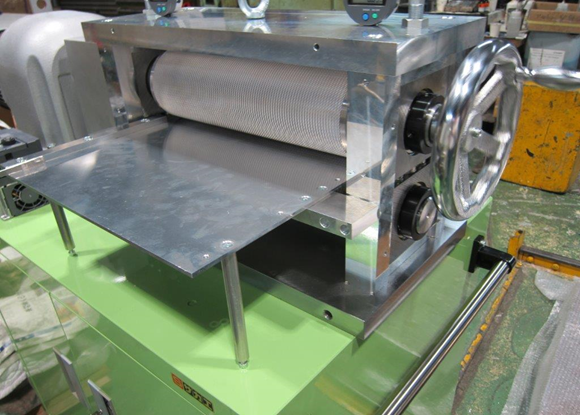

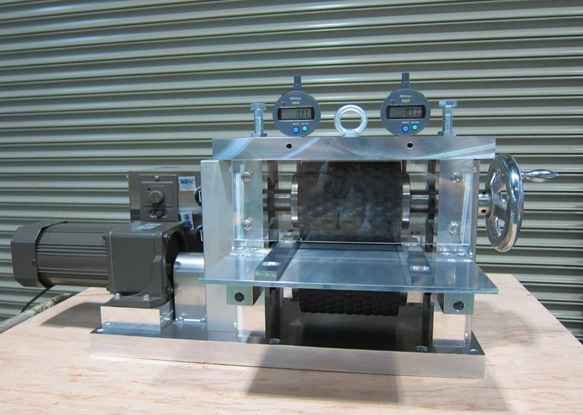

試作用樹脂ロールタイプエンボス成形装置
 |
 |
ロール材質 耐摩耗性特殊樹脂
ロール径φ９０ｍｍ
面長 １２０ｍｍ
駆動モーター ０．７５ＫＷインバーターモーター
マニュアル駆動併用

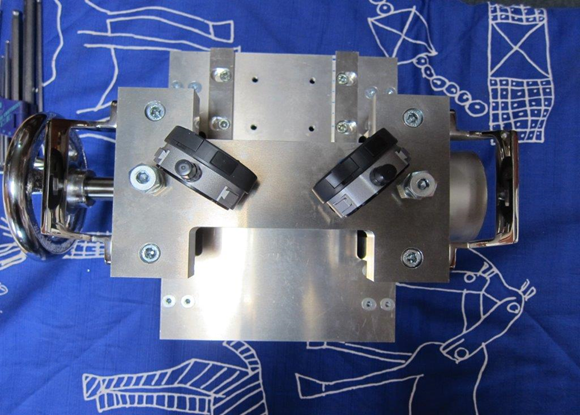

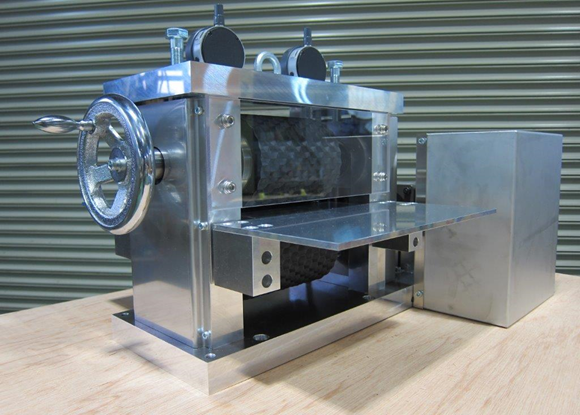

マイクロエンボス製作試作タイプのエンボス成形装置
 |
 |
ロール材質 ＪＩＳ7075
ロール径φ６０ｍｍ
面長 ８０ｍｍ
マニュアル駆動

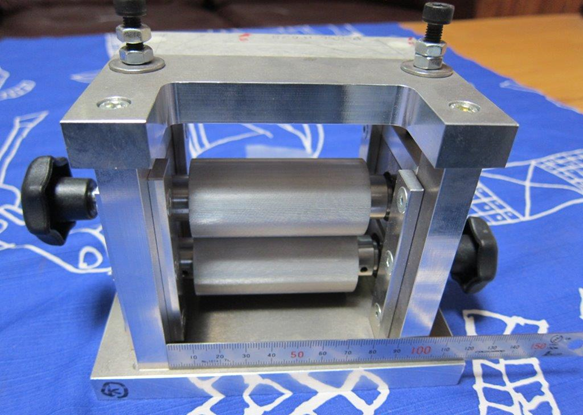

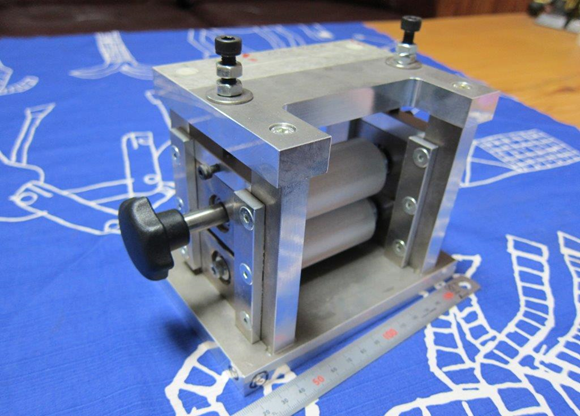

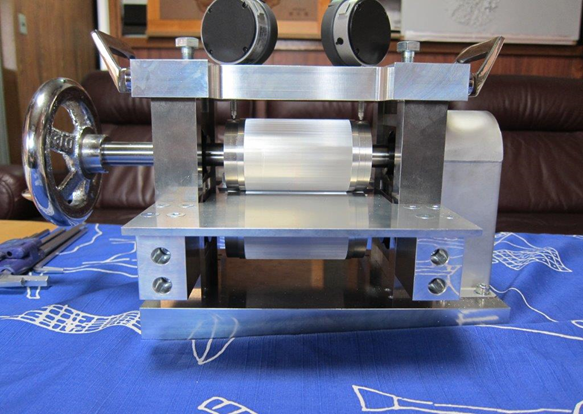

マイクロエンボス簡易試作タイプのエンボス成形装置
 |
 |
ロール材質 ＪＩＳ7075
ロール径φ35ｍｍ
面長 70ｍｍ
マニュアル駆動

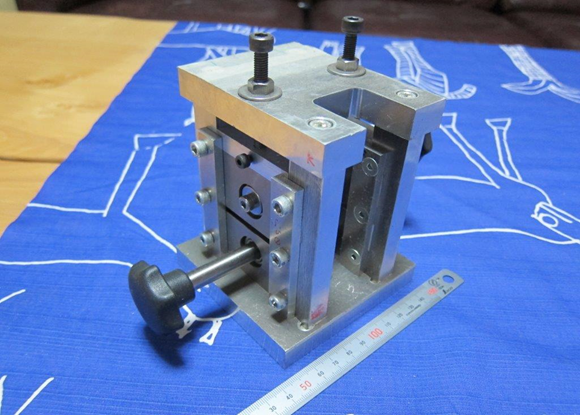

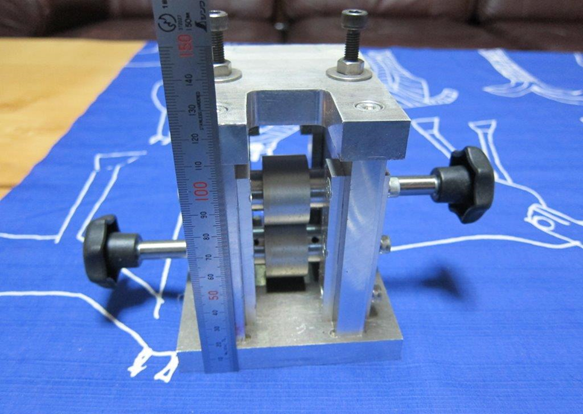

マイクロエンボス超小型簡易試作タイプ
 |
 |
ロール材質 ＪＩＳ7075
ロール径φ30ｍｍ
面長 20ｍｍ
マニュアル駆動
エンボス成形・巻取り装置
金属箔のエンボス成形、連続巻取り装置です。

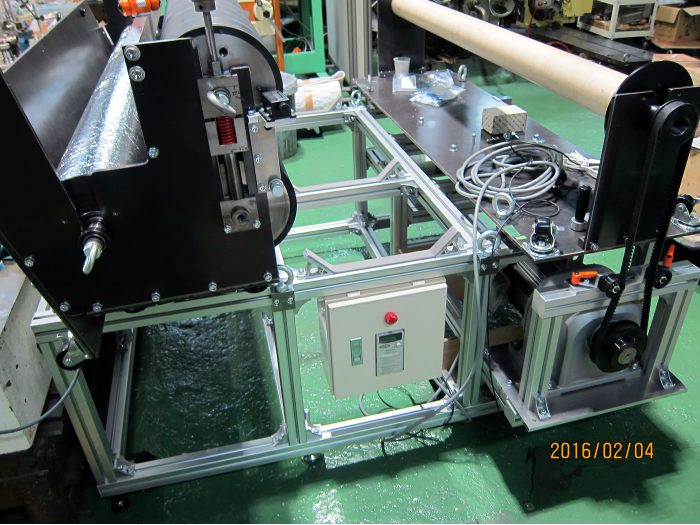

 1．装置全景：左側材料供給エンボス装置、右側巻取り装置 |

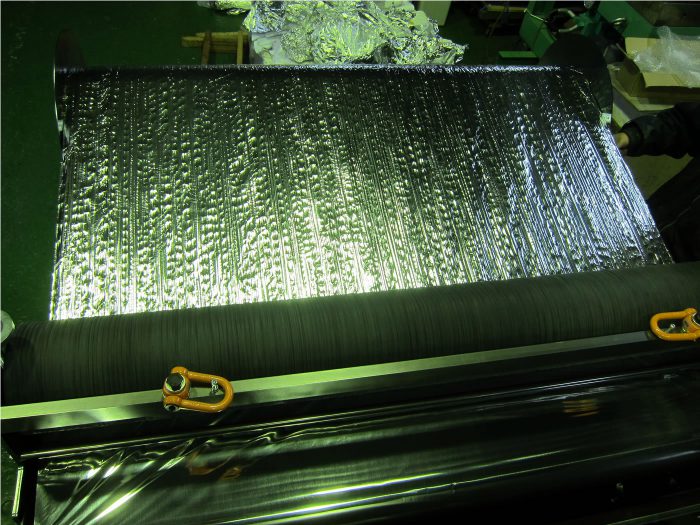

 ２．エンボス成形巻き取り中。巻取りは手動・自動が選べます |
 ３．エンボスロールは樹脂製です |

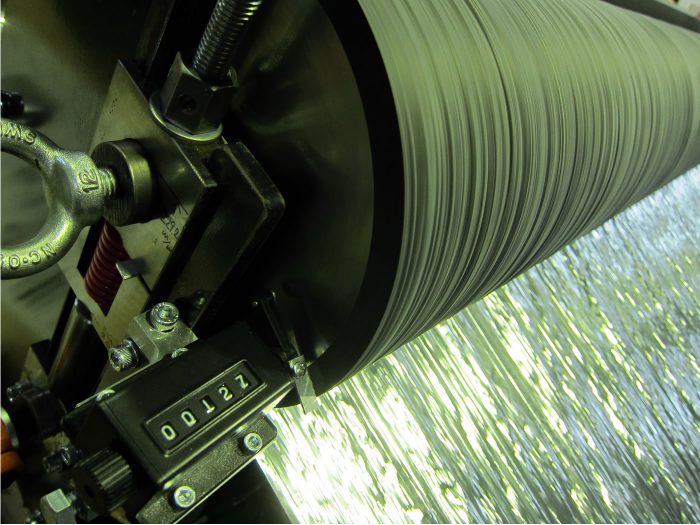

 ４．成形長さはカウンターで記録できます |

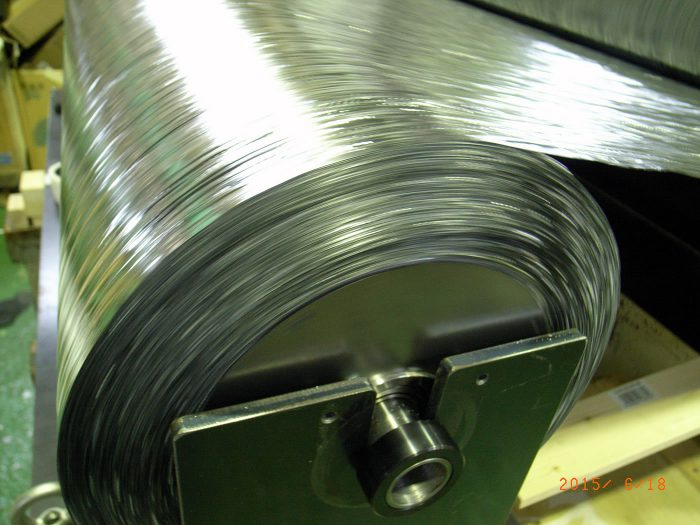

 ５．インバーターモーターによる高速巻き取り |
