弊社エンボスロールの材質には大きく分類して、樹脂製エンボスロールと金属製エンボスロールがあります。また型形状（凹形状）だけのエンボスロールと上下ロール（凹凸形状）によるスチールマッチエンボスロール、超微細な凹凸をつけるマイクロエンボス、熱媒加熱ロールなどの製作が可能です。代表的なエンボスロールの用途と特徴を紹介します。
１）窯業系外装材用エンボスロール
押し出されたセラミック基材に模様を付与する為の型形状（凹形状）模様ロールです。
・深く、複雑な模様にも対応いたします。
・樹脂製エンボスロールではデザイン変更にも迅速に対応。
部分樹脂盛り、部分加工が得意です。もちろん量産対応です。
・樹脂製エンボスロールは特殊樹脂部分の流し替えによるリサイクルが可能です。
・アルミ製エンボスロールにクロムメッキ処理の組み合わせも可能です。
 |

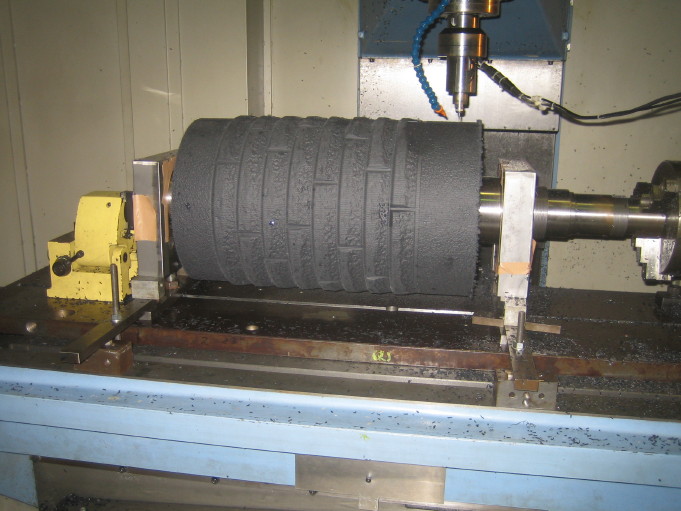

樹脂製エンボスロールです。 |
 |

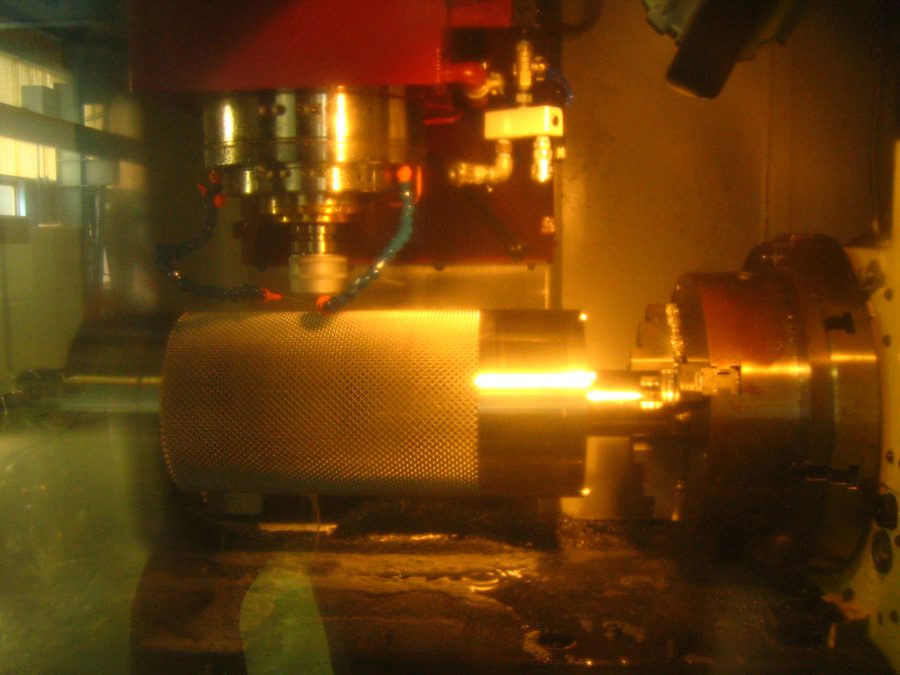

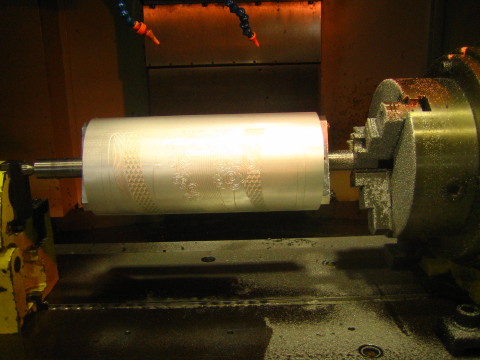

アルミ製エンボスロール加工中です。 |
２）製紙用エンボスロール
・型形状（凹形状）のエンボスに弾性ゴムロールを押し付けるものと、上下（凹凸形状）ロールによるスチールマッチエンボスロール、熱媒加熱ロールに対応しています。
・３次元で表現できる細かいディンプル形状から、和紙のような天然の風合いを生かしたデザインまで幅広く対応しています。
・デザインが決まりＣＧで御承認いただいたたあと１００ｘ１００ｍｍの簡易プレス型で実際の仕上がりをご確認いただくことも可能です。
・加熱方式のロールでは金属ロール（アルミ、ジュラルミン、鉄＋クロムメッキ処理）も可能です。
・樹脂製エンボスでの量産対応が可能です。
 |

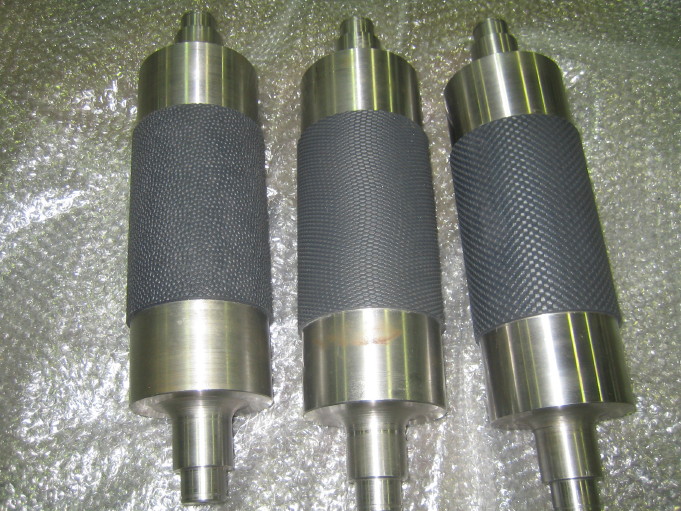

樹脂製エンボスロールです。 いろいろな柄を確認できます。 |
 |

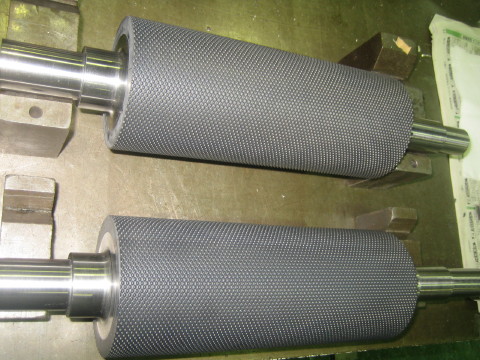

スチールマッチの樹脂製エンボスロールです。 |
３）樹脂フィルム用エンボスロール
・型形状（凹形状）の金属製エンボスロールです。
・加熱方式にも対応します。
 |

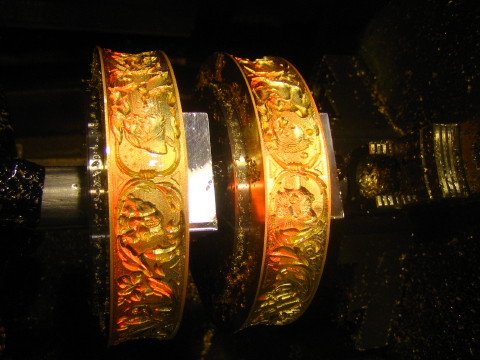

真鍮製エンボスロールです。微細な柄を再現できます。 |
 |
ジュラルミン製エンボスロールです。 |
４）マイクロエンボス（微細加工技術）
弊社では各種マイクロエンボス加工に挑戦しています。
パターン例
マイクロドット、Ｖ溝加工、ヘアーライン加工
素材
アルミ系：ＪＩＳ７０７５ ＪＩＳ５０５２ ほか
鉄系：ＳＣＭ鋼 ダイス鋼 ほか
表面処理
アルミ系：アルマイト処理 テフロン処理
鉄系：真空焼き入れ タフトライド処理 窒化処理など

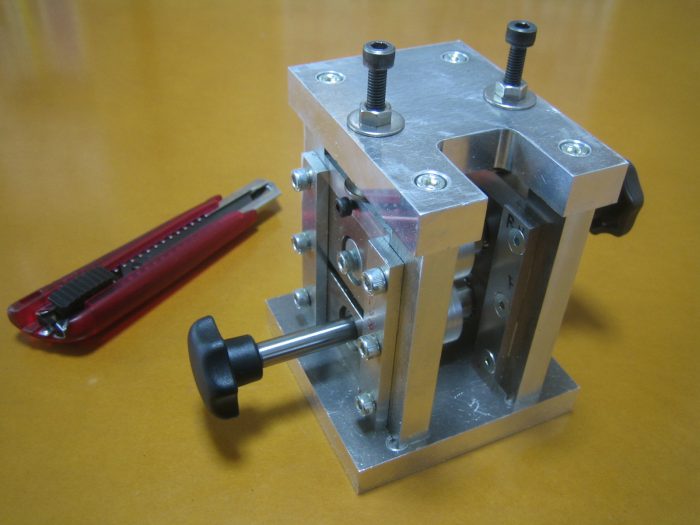

マイクロエンボス装置の製作
エンボスロールにあわせた簡易エンボス装置の製作も可能です。
デスクトップでの評価をお客様の手元で行なうことが可能になります。
 |
 |
詳細はお問い合わせ下さい。
新規開発案件がほとんどです。
必要に応じて機密保持契約を結んでからの装置製作もしくは試作依頼、共同開発、委託研究となります。
５）金属系外装材量産用エンボスロール
・上下（凹凸形状）のスチールマッチ樹脂製エンボスで従来不可能であった模様深さ６ｍｍの量産対応が可能です。
・３００ｘ３００，５００ｘ５００のテストプレスによる試作も可能です。
・詳細仕様はご相談下さい。
 |

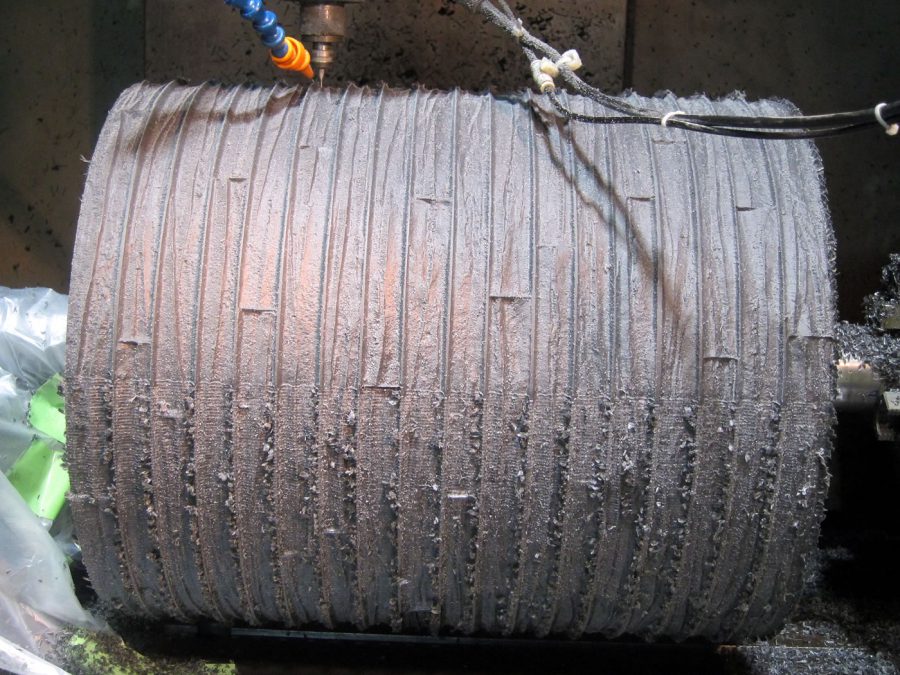

深絞り樹脂エンボスロールを加工しています。 |
 |
今までに無い深絞りが可能になりました。 |
６）不織布ロールについて
１．性能評価型（平板形状）
・１００ｘ１００ｍｍもしくはＡ４サイズで３次元立体穴あき形状の不織布成形用テスト型を素材に
直彫りします。
・評価型の素材は樹脂、アルミ、ＳＵＳ など幅広く対応可能です。
量産用最終ロールの材質で製作するのが望ましいです。
２．性能評価ロール（ロール円筒形状）
・厚肉パイプ全面に立体３次元形状と穴を同時に加工します。
・サイズはお客様のテスト機に合わせますので詳細仕様をご相談ください。
・形状と材質は量産用最終ロールでの製作が望ましいです。
３．量産ロール製作（大型ロール厚肉ロール円筒形状。）

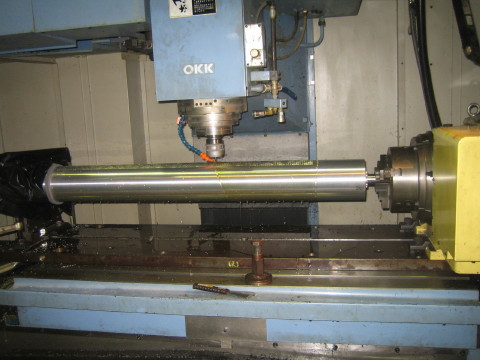

・量産用大型ロールを機械で直彫りします。
・最大サイズは 外形φ４５０ｍｍ 面長Ｌ＝３５００ｍｍです。
ロールのシャフト形状によって加工範囲は変わりますので都度ご相談下さい。
・アルミ素材の加工後の表面処理は各種ございますのでご相談下さい。
 |
７）難削材加工
高硬度な難削材の微細加工（プレス・エンボスロール）に挑戦しています。
材質は焼き入れダイス鋼ほか、硬度は最大ＨＲＣ５５程度、詳細はお問い合わせ下さい。
